FVE set 9,69 kWp Trina + GoodWe GW10K-ET Plus+ 10 kW + Pylontech Force H2 14,2 kWh (HV)
Související produkty
Detailní popis produktu
FVE set 9,69 kWp s hybridním měničem GoodWe ET Plus+ a baterií Pylontech Force H2 14,2 kWh
Tato sestava je navržena jako kompletní řešení pro rodinný dům s třífázovou přípojkou, kde je cílem maximalizovat vlastní spotřebu, ukládat přebytky do baterie a zajistit zálohování vybraných okruhů. Kombinuje výkonné panely Trina Solar Vertex, hybridní měnič GoodWe řady ET Plus+ a vysokonapěťové bateriové úložiště Pylontech Force H2.
Výsledkem je systém o instalovaném výkonu 9,69 kWp s bateriovou kapacitou 14,2 kWh, připravený pro moderní domácnost s vyšší spotřebou (tepelné čerpadlo, klimatizace, wallbox).

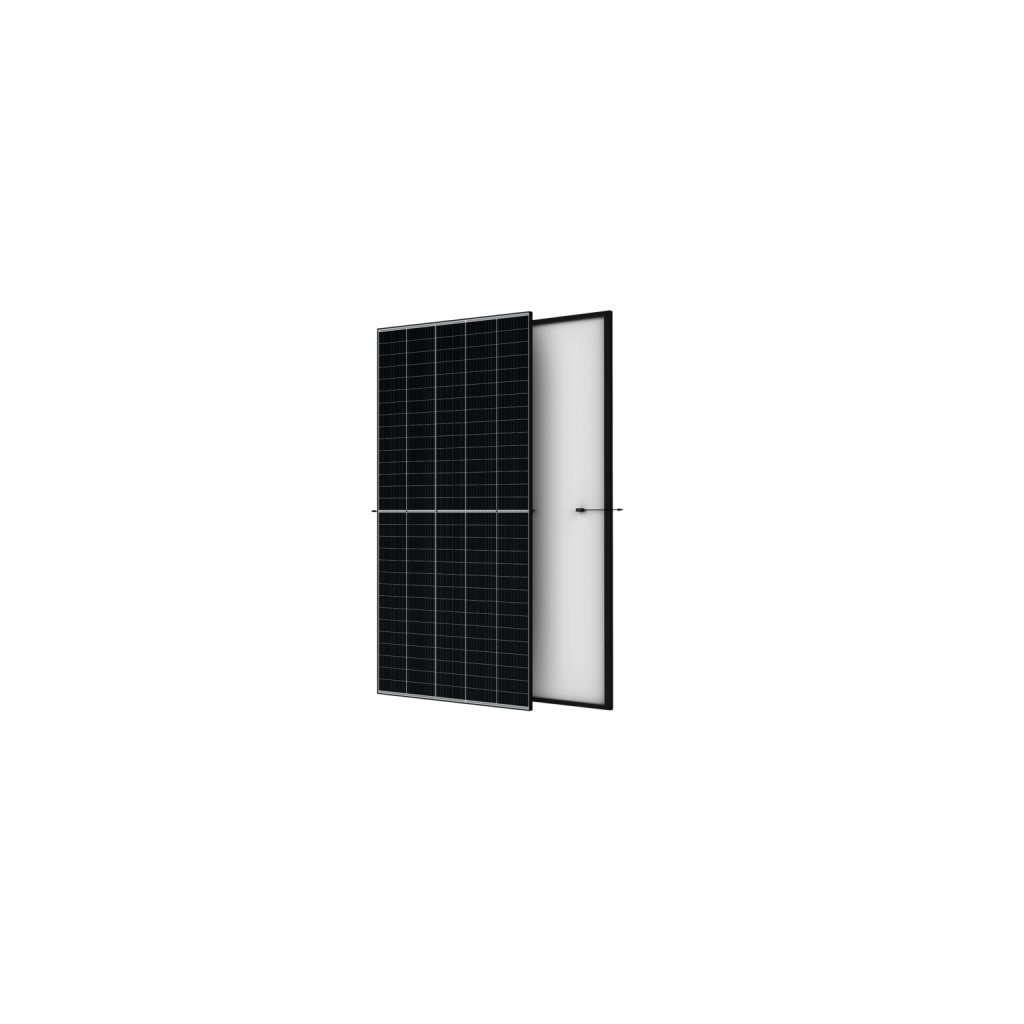

Fotovoltaické panely Trina Vertex 510 Wp
Sestava obsahuje 19× monokrystalický panel Trina Vertex TSM-DE18M (II) 510 Wp s černým rámem. Tyto panely jsou navrženy pro vysoký výkon na m² a minimalizaci instalačních nákladů díky vyššímu jmenovitému výkonu na kus.
- Celkový instalovaný výkon: 9,69 kWp
- Maximální účinnost panelu až 21,2 %
- Maximální systémové napětí 1500 V
- Rozměry 2187 × 1102 × 35 mm
- Hmotnost 26,5 kg
- Záruka 12 let na produkt, 25 let lineární na výkon
Vyšší výkon panelu znamená méně kusů na střechu při zachování požadovaného výkonu, což zjednodušuje montáž i kabeláž.
Hybridní měnič GoodWe GW10K-ET Plus+
GoodWe GW10K-ET Plus+ je třífázový hybridní střídač s jmenovitým výkonem 10 kW. Umožňuje současný provoz FV výroby, baterie i připojení k distribuční síti.
- Jmenovitý výkon 10 kVA (3 fáze)
- Maximální DC vstupní výkon až cca 13 kWp
- 2× MPPT s rozsahem 200–850 V
- Maximální účinnost až 98,2 %
- Oddělený Back-Up výstup až 10 kW
- Integrovaný Smart Meter a WiFi modul v balení
Díky oddělenému záložnímu výstupu je možné napájet vybrané okruhy domu i při výpadku distribuční sítě. Měnič podporuje monitoring přes online portál a vzdálenou správu.

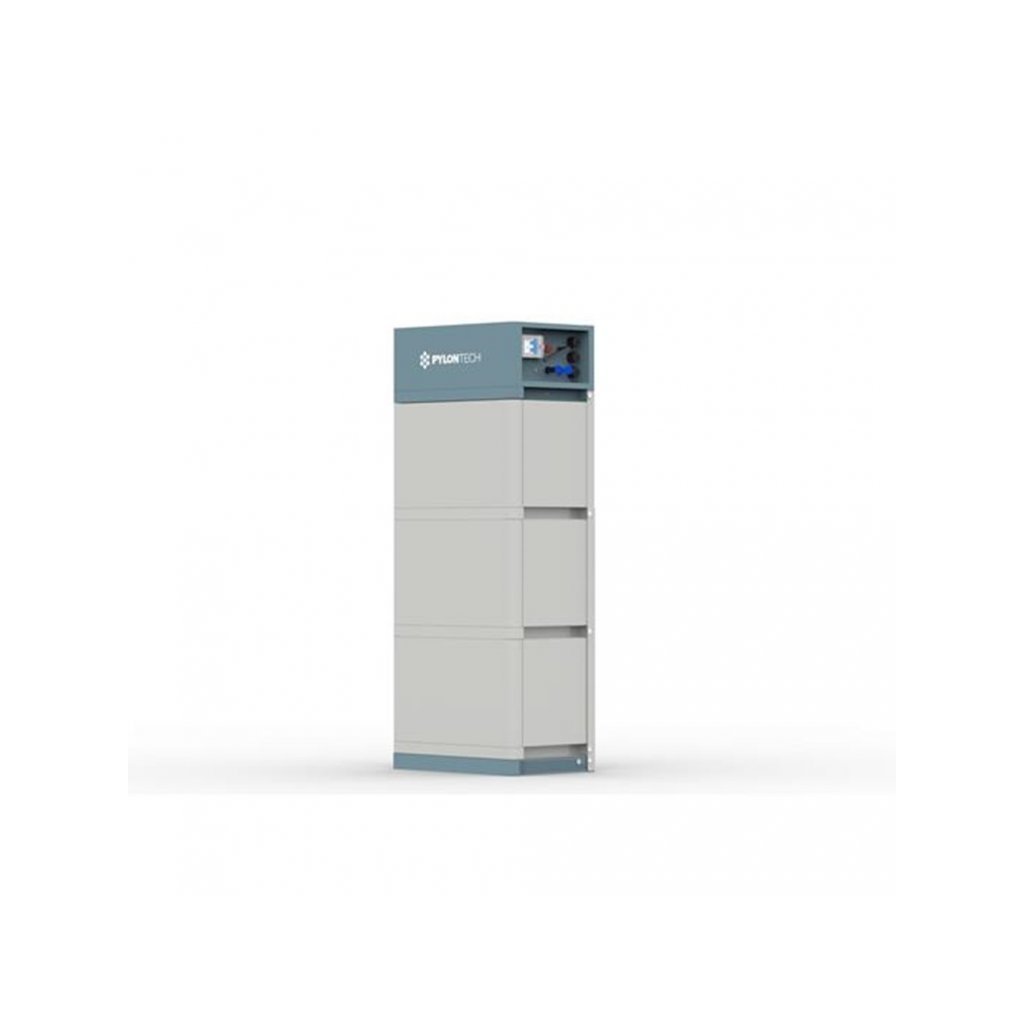

Bateriové úložiště Pylontech Force H2 – 14,2 kWh
Bateriový systém tvoří 4× modul FH9637M (3,55 kWh) ve vysokonapěťové konfiguraci a samostatná BMS jednotka. Celková kapacita sestavy je 14,2 kWh.
- Vysokonapěťová architektura (96 V na modul)
- Stohovatelný systém bez racku
- Konfigurace 2–4 moduly (zde 4 ks)
- Použitelná energie při 95 % DoD
- Krytí IP55
- Životnost až 6000 cyklů (dle provozních podmínek)
Vysokonapěťová koncepce přináší nižší proudové zatížení a vyšší systémovou účinnost oproti 48V bateriím. Modulární konstrukce umožňuje budoucí rozšíření nebo výměnu bez zásadních úprav systému.
Pro koho je tato sestava vhodná
- Rodinné domy s roční spotřebou cca 6–12 MWh.
- Objekty s třífázovou přípojkou a vyšší okamžitou spotřebou.
- Domy s tepelným čerpadlem nebo plánovaným wallboxem.
- Zákazníci požadující kombinaci výroby, akumulace a zálohování.
Technické shrnutí sestavy
- FV výkon 9,69 kWp (19 × 510 Wp)
- Hybridní měnič 10 kW (3f)
- 2× MPPT
- Baterie 14,2 kWh (HV)
- Záložní výstup až 10 kW
- Monitoring a vzdálená správa
Tento FVE set představuje vyvážené řešení pro zákazníky, kteří chtějí výkonný třífázový hybridní systém s baterií, připravený na budoucí růst spotřeby a vyšší energetickou soběstačnost.
Doplňkové parametry
| Kategorie: | FVE sestavy |
|---|---|
| Záruka: | 5 let |
| FV pole: | 19× 510 Wp = 9,69 kWp |
| Model panelu: | Trina Vertex TSM-DE18M(II) 510 Wp, černý rám |
| Účinnost panelu (max.): | 21,2 % |
| Rozměry panelu: | 2187 × 1102 × 35 mm |
| Hmotnost panelu: | 26,5 kg |
| Max. systémové napětí panelu: | 1500 V |
| Hybridní měnič: | GoodWe GW10K-ET Plus+ (třífázový) |
| Jmenovitý výkon měniče: | 10 kW / 10 kVA |
| MPPT: | 2 |
| MPPT rozsah: | 200–850 V |
| Max. účinnost měniče: | 98,2 % |
| DC oversizing: | až 150 % |
| Baterie (HV): | Pylontech Force H2 – 4× FH9637M |
| Kapacita baterie celkem: | 14,2 kWh (4 × 3,55 kWh) |
| Jmenovité napětí modulu: | 96 V DC |
| Hloubka vybití (DoD): | 95 % |
| Krytí bateriového modulu: | IP55 |
